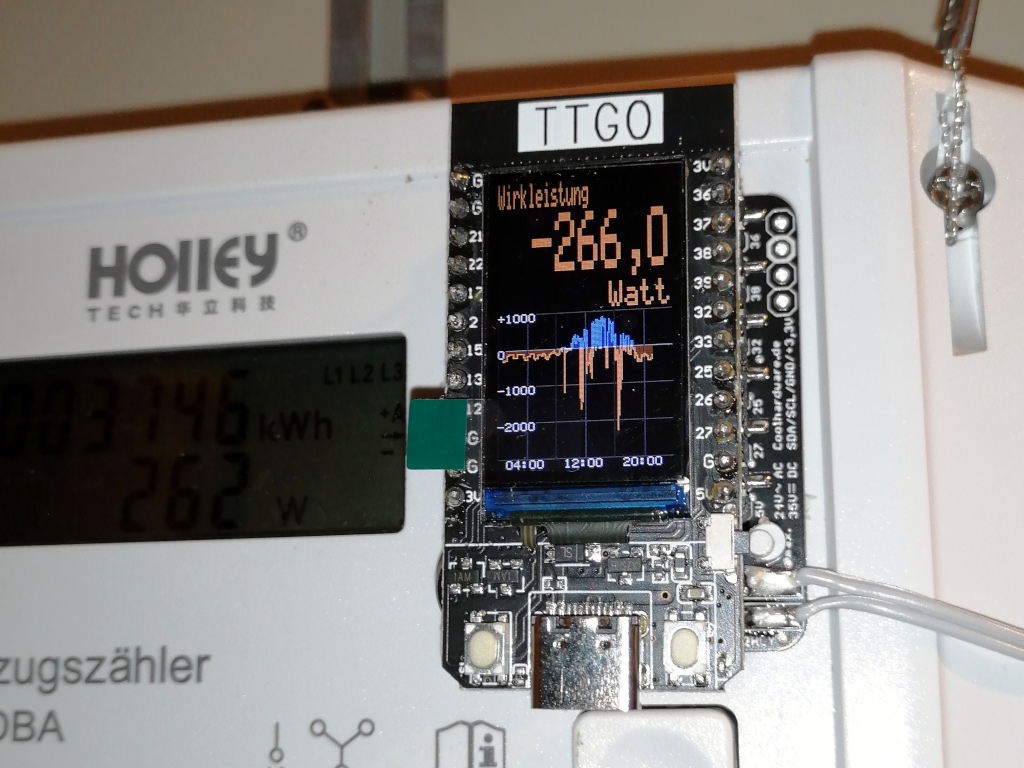

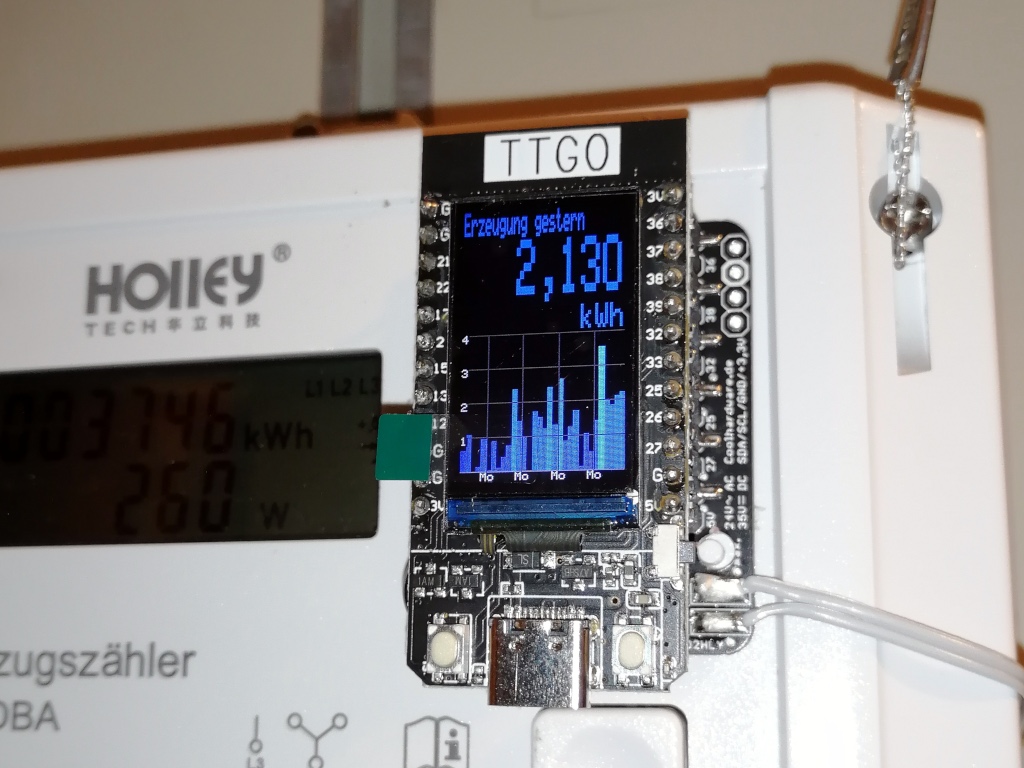

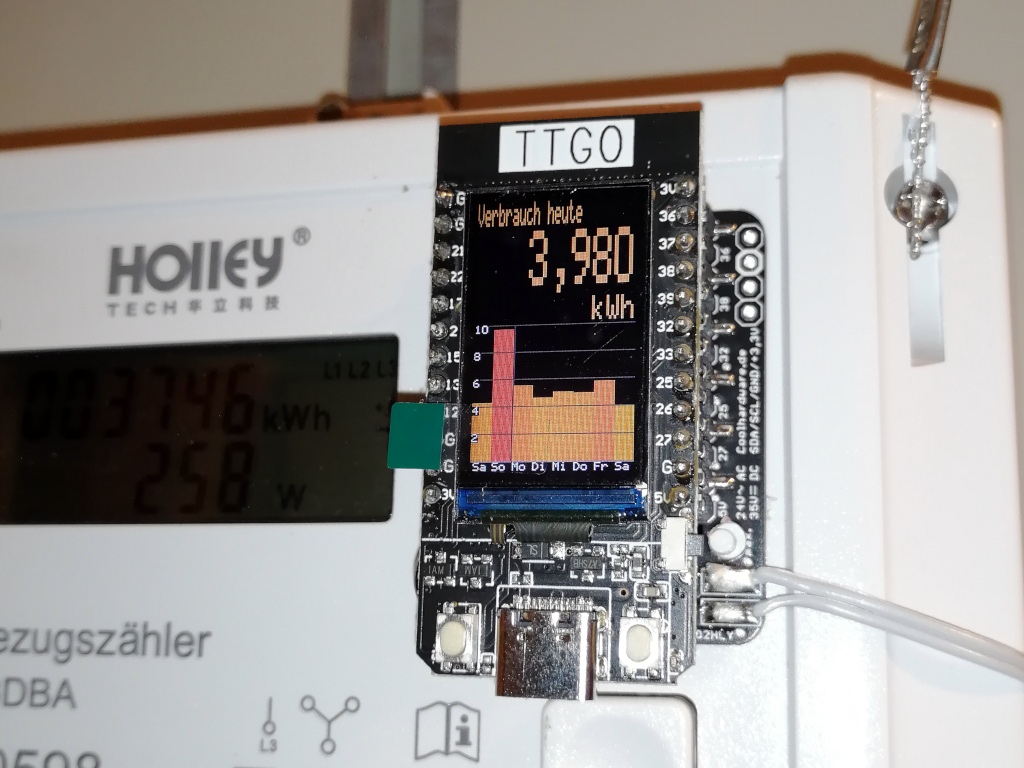

Mittels eines IR-Lesekopfes können Werte (aktuelle Leistung sowie Bezug und Lieferung) direkt aus einem Stromzähler ausgelesen werden. Der Lesekopf muss nur an den RX des ESP32 (z.B. TTGO T-Display) angeklemmt (siehe Tab „Hardware“) und als „Leistungssensor“ „SML (UART 9600 8N1)“ gewählt werden.

Diese Platinen besitzen zwei Buchsenleisten, auf die ein TTGO T-Display direkt aufgesteckt werden kann. Es ist außerdem ein Spannungswandler verbaut, der die Versorgung aus einer Gleich- oder Wechselspannung (bis 35 Volt bzw. 24 Volt RMS) z.B. vom Klingeltrafo ermöglicht.

Der Empfänger befindet sich in der Mitte des weißen Bereichs auf der Unterseite. Dieser muss genau über der Sendediode des Stromzählers platziert werden. Zur Befestigung hat sich doppelseitiges Klebeband (oberhalb und unterhalb) bewährt.

Im Sucherdisplay einer älteren Digitalkamera kann die Sendediode leicht lokalisiert werden. Hier rechts oben am Zähler. Für das menschliche Auge ist die verwendete Wellenlänge unsichtbar! Auch moderne Smartphones haben in der Regel einen IR-Filter, sodass der Bereich dunkel bleibt.
